3DMax学习之绘制管道

标签：无分类：未分类创建时间：2021-03-30 02:07:25 更新时间：2024-11-15 10:49:42

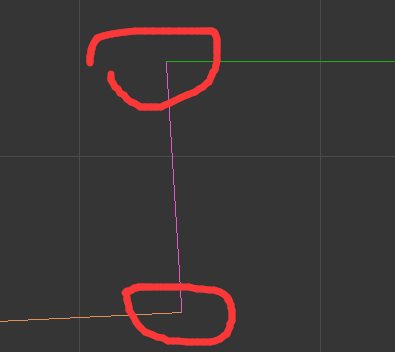

从cad拿来的图是管道图层，但是遗憾的是，管道的拐弯处都是直角，且两个拐角处是三条线段，而不是一个整体，如何直接用放样工具生成管道，是这篇文章的主题。

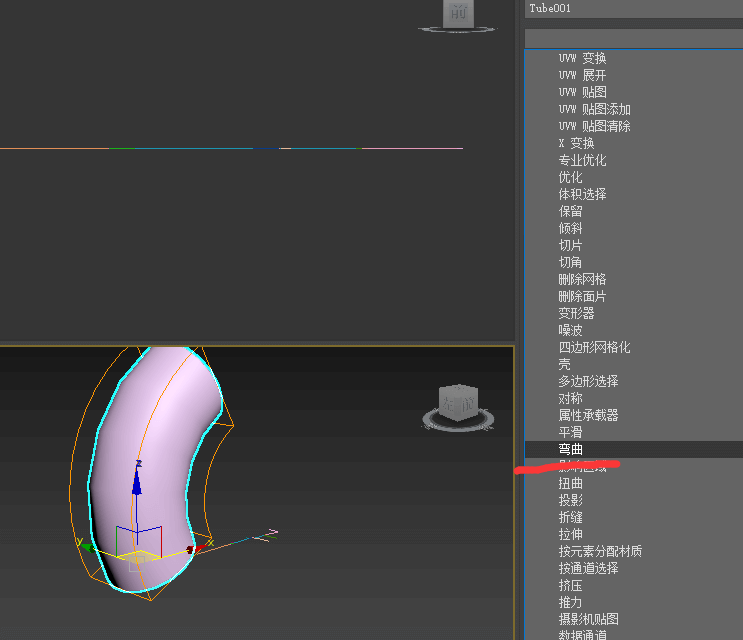

有一种方法就是先使用创建工具，创建一个管状体，然后使用Bend修改器，对管道进行修改，使其弯曲，这种方式我用的不顺手，也不知道该如何弯曲，弯曲多少，反正最后是失败了。

我的做法就是，因为从cad导入的线图是直角,且在转弯处为两条线，不是一条线，我主要进行了下面的操作。有些工具和按钮，我尽量的描述位置，但是还是需要自己去摸索。

1.绘制路径

(1) 在交点处绘制一个正方形,宽高自定义，最好就是要大于生成的管道的宽度。

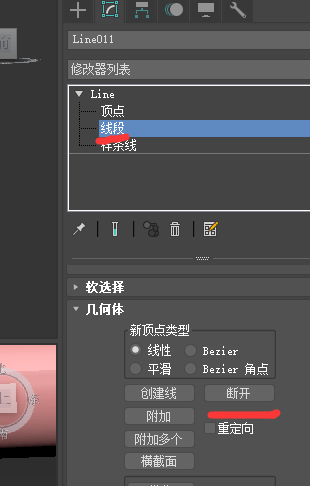

(2) 使用选择工具选择其中的一条线段，打开修改器，可编辑样条线修改器，选择可编辑样条线下面的线段选项，找到断开按钮点击，然后在线段上点击一个断开点，将线段在这个点处断开

(3) 然后使用选择工具，选中靠近拐角的那一段线，再次在可编辑样条线面板中，找到分离按钮，将线段从原线段中分离出来

(4) 同样的操作,将另一边的线段分割出来，这样就在拐角处形成了了两条线段

(5) 打开捕捉工具，以远离拐角的两条线的端点为起始终止点，然后绘制一个适当的圆弧

(6) 再次使用创建工具，创建一个圆，位置和大小随便，主要作为放样的图形，方便选中就好

2.放样

(7) 在创建工具下方，在下拉列表中找到复合对象，然后点击放样，用选择工具选中创建的圆弧为路径，然后选择刚刚创建的圆作为图形，进行放样,这样就形成了一个弯管弯头了

(8) 创建直管道的方法也是使用放样工具，路径为剩下的那一段线，图形为创建的圆，即可根据圆弧路径，生成一个弯管

3.合并

(9) 如果生成的弯管，和原有的直管道有缝隙，可以将直管道延长，和弯管重叠

(10) 将直管和管网合并成一个整体。选择创建对象工具，下拉菜单选中复合对象，选择布尔，然后依次选择相应的直管、弯头和直管，就形成了一个整体。

参考文章:
1.3D MAX 中，如何画出弯曲的空心管线。或者如何像CAD一样，按路径拉伸 (这里有使用自带的绘制管状体)
2.路径变形修改器（世界空间）
3.3Dsmax怎么建模弯曲的管道模型? (这篇文章倒是讲了如何使用Bend修改器，将创建好的直管道弯曲)
4.3dmax怎么画直角弯管
5.3dmax怎么做水管 (这里有一个就是做T型管，虽然没有截图，但是使用管状体、对称修改器，然后旋转等操作，最后还是做出来了一个T型管)
6.3DMAX里两个物体如何合并成一个物体

4.切割

如果需要单独要弯管的话，可以再将形成的整体切开

(1) 选择绘制的管道，将其转换为可编辑多边形

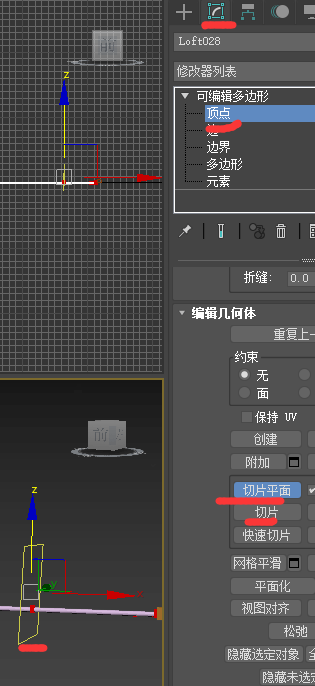

(2) 在修改器中选择顶点，选择切片平面，会生成一个黄色的线框，可以通过移动工具调整这个线框的位置，也可以通过右键进行缩放，调整切平面的大小，还可以使用旋转工具对切平面的角度进行调整

(3) 调整好位置和角度之后，可以点击切平面下面的切片，然后就会在切平面和管道的交接处生成一串的结合点

(4) 可以使用选择工具，将需要分离的点全部选中(如果管道从中间切割，分离第一段，可以只选中前面的点，而不选中切割点，就可以将前半部分分离出来)，然后点击修改器中的分离，将某一部分从整体中分离开来

参考文章:
1.3DMAX如何把物体切开呢？
2.3dmax世界坐标系怎么改
3.3DMax切片平面怎么用
4.切片修改器 (这里是官方的切片修改器)
5.大神看过来，关于3DMAX怎么直接出剖面
6.3dmax切割平行线

5.封口

通过上面的切割分离之后，会留下一个洞，这个时候应该使用封口工具将其封上。

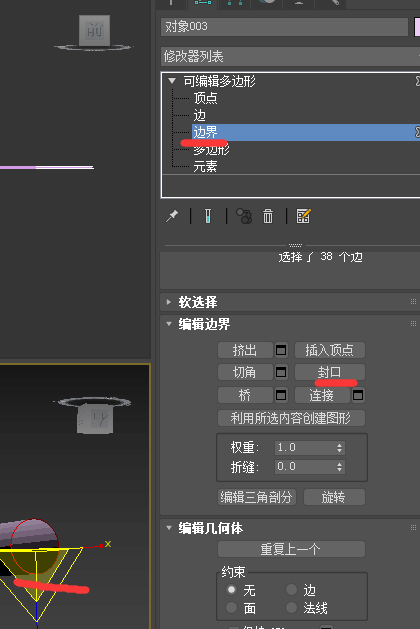

(1) 在修改器中，还是”可编辑多边形”，然后选择”边界”，将需要封口的边界选中，成红色

(2) 然后点击下面的”封口”按钮，就可以生成一个封口了，这个管道就成为了一个管道了

(3) 如果选中的边界包含很多不必要的线条，可以选中可编辑多边形的边，然后将要封口的边按住Ctrl依次选中(按住Alt是取消该线段选中)，然后点击”焊接”，再次切换到边界，然后选择”封口”按钮就可以了

(3) 如果选中的边界包含很多不必要的线条，可以选中可编辑多边形的边，然后将要封口的边按住Ctrl依次选中(按住Alt是取消该线段选中)，然后点击”连接””平滑”，再次切换到边界，然后选择”封口”按钮就可以了

参考文章:
1.封口曲面
2.3dmax怎么封口在哪里？ (这个提示了相关的操作)
3.3D MAX 不能选择边界 (这里有破面什么的，好像没啥用)
